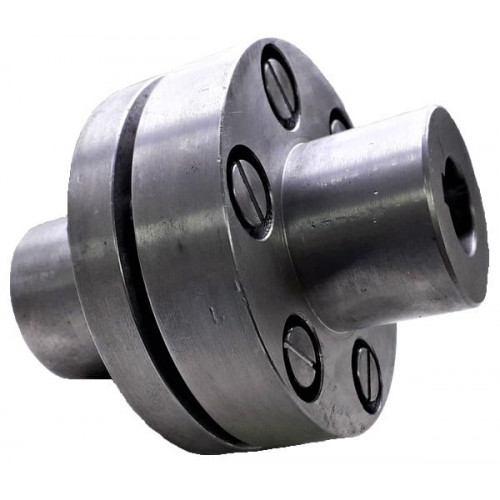

Муфта МУВП-3 ГОСТ

Муфта упругая втулочно пальцевая (МУВП-3) — муфта упругая главная особенность, которой, компенсации динамических нагрузок

за счёт резиновых втулок, которые для большей податливости могут иметь гофры, и способны деформироваться при передаче муфтой крутящего момента.

Муфта упругая втулочно-пальцевая (МУВП-3) используется для соединения соосных валов при передаче крутящего момента (Мкр) величиной от 6,3 до 16000 Н·м и снижения динамических нагрузок. Муфты МУВП-3 используются в механизмах приводов с целью компенсации радиальных и угловых смещений осей соединяемых валов, защиты от резонансных колебаний, а также смягчения толчков и ударов.

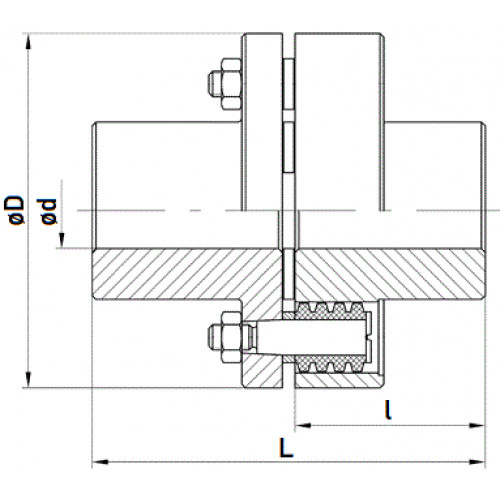

Габаритные размеры и параметры муфт МУВП-3:

Эксплуатация муфт МУВП-3:

• климатическое исполнение по ГОСТ 15150 (У1, У2, У3, УХЛ-4, Т1, Т2, Т3, О4);
• длительная работа до 24 часов в сутки или с периодическими остановками;
• вращение в любую сторону;

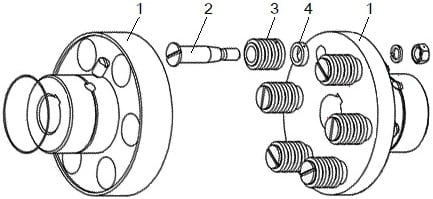

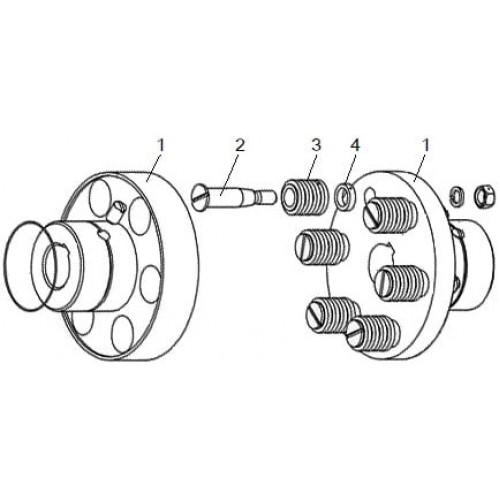

Муфта упругая втулочно-пальцевая МУВП-3 состоят из:

• Двух полумуфт (1),
• Cоединяются с помощью пальцев (2), смонтированные в штатные отверстия.
• На пальцы надеты резиновые упругие втулки (3)
• Распорные втулки (4).

Муфта МУВП-3 изготавливается из материала: полумуфты – чугун СЧ-20 или сталь 30Л, пальцы – сталь 45, втулки – резина от 8 МПа. Втулка МУВП-3 состоит из нескольких колец. Кольца МУВП-3 используются соответствующего размера (К1, К2, К3, К4, К5, К6, К7).
